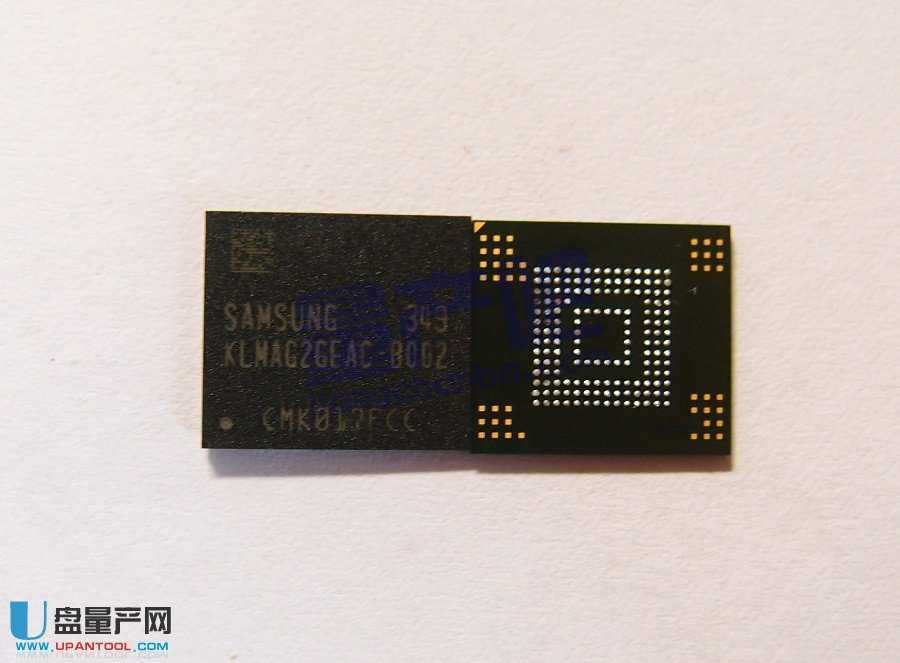

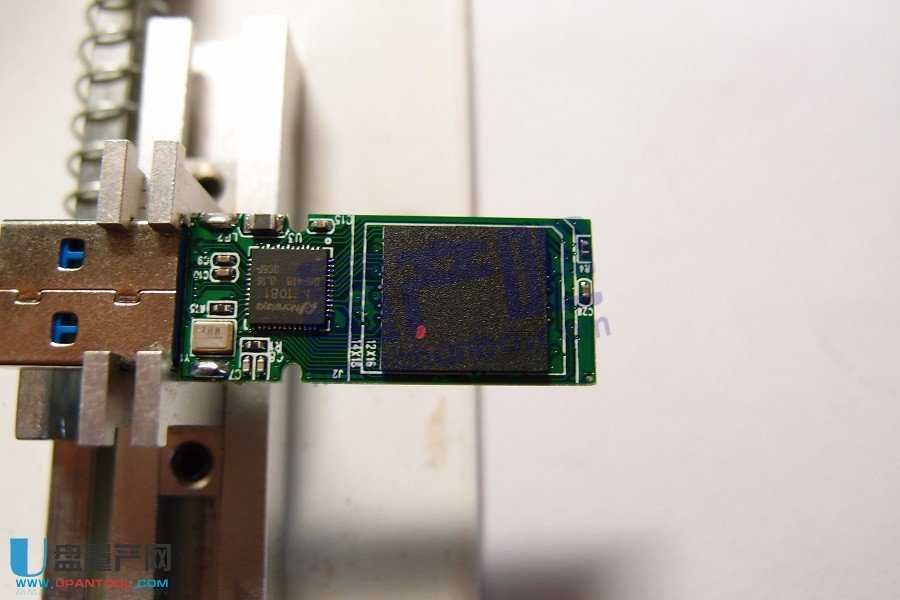

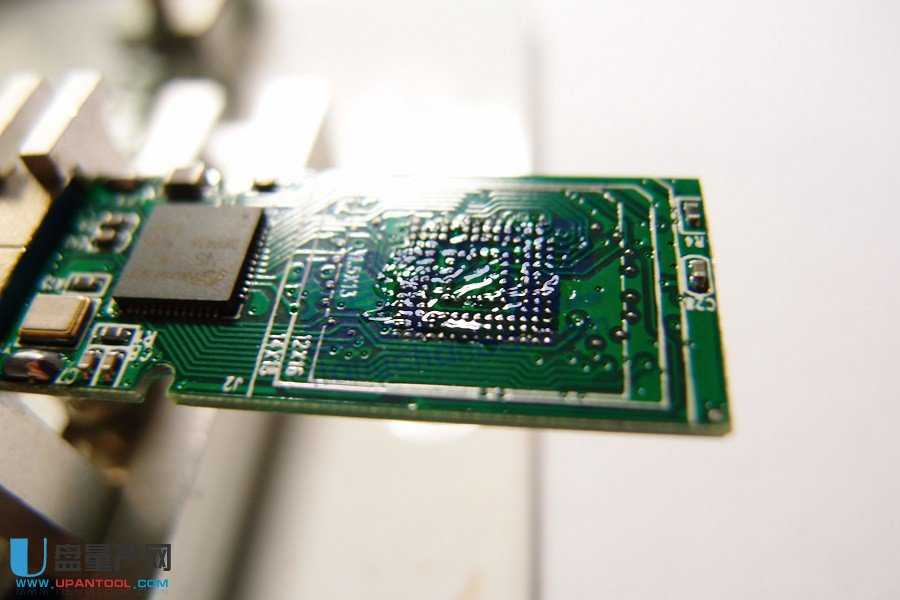

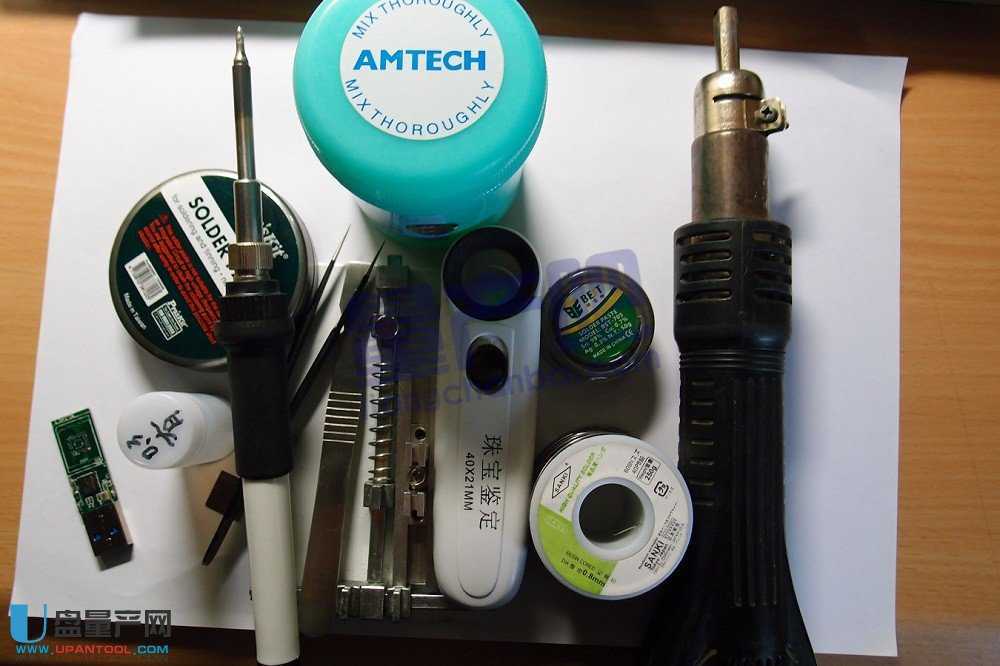

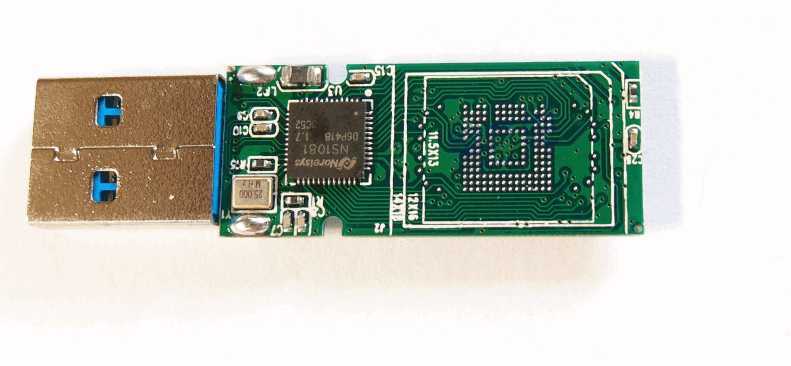

U盤的稱呼最早來源于朗科科技生產的一種新型存儲設備,名曰“優盤”,使用USB接口進行連接。U盤連接到電腦的USB接口后,U盤的資料可與電腦交換。而之后生產的類似技術的設備由于朗科已進行專利注冊,而不能再稱之為“優盤”,而改稱“U盤”。后來,U盤這個稱呼因其簡單易記而因而廣為人知,是移動存儲設備之一。現在市面上出現了許多支持多種端口的U盤,即三通U盤(USB電腦端口、iOS蘋果接口、安卓接口)。 U盤這東西其實很簡單,所以如果市面上的U盤都滿足不了你的要求的話,比如速度,比如質量,比如價格,其實你完全可以自己做一個U盤,而且你可以用最高速的閃存來做,那就是EMMC閃存,這種閃存只能配合瑞發科NS1081主控,但做出來的U盤速度非常牛,一般能到達100M/S以上的寫入速度,關鍵是小文件速度也很好。下面就教大家怎么自己diyU盤。 1、先上作案工具,基本工具就是電烙鐵、熱風槍、夾具、焊錫絲、有鉛錫膏、助焊劑、植球網、放大鏡、鑷子這些了。 ![]() 2、下圖就是EMMC芯片了,型號為klmag2geac b002,BGA153封裝,網上沒找到數據手冊,不過應該是emmc4.5版本的芯片,焊盤直徑0.3mm,非常小。 ![]() 3、使用的主控是NS1081,USB3.0接口,讀寫的極限大概是160MB/s和140MB/s,所以,有時候使用emmc5.0芯片NS1081并不能完全發揮其性能。 ![]() 4、準備焊接第一片芯片了,芯片雖然是從某些工廠次品主板中拆下來的,但emmc芯片基本是全新的,拆機片按理來說需要重新植球才能再次焊接。然而我的 NS1081這個板子出廠時已經植好球了,所以芯片可以不用植球就可以直接焊接上去了,我直接涂上助焊劑,芯片對好位之后就可以焊接了。 ![]()

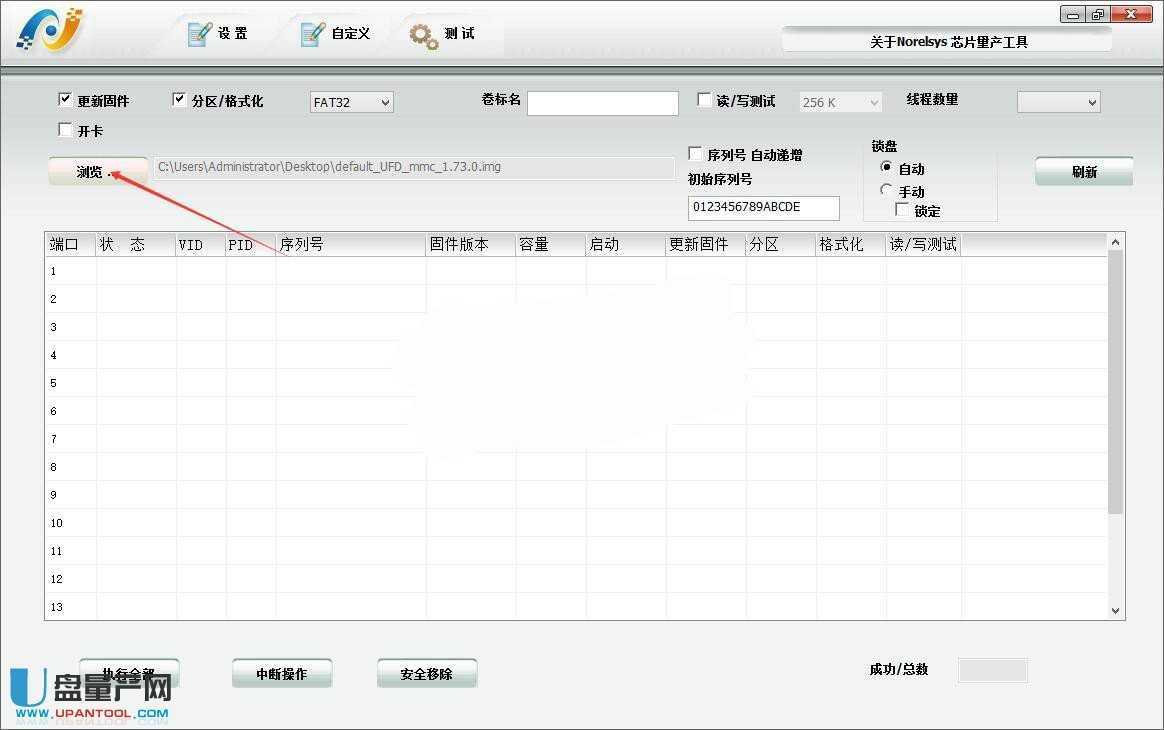

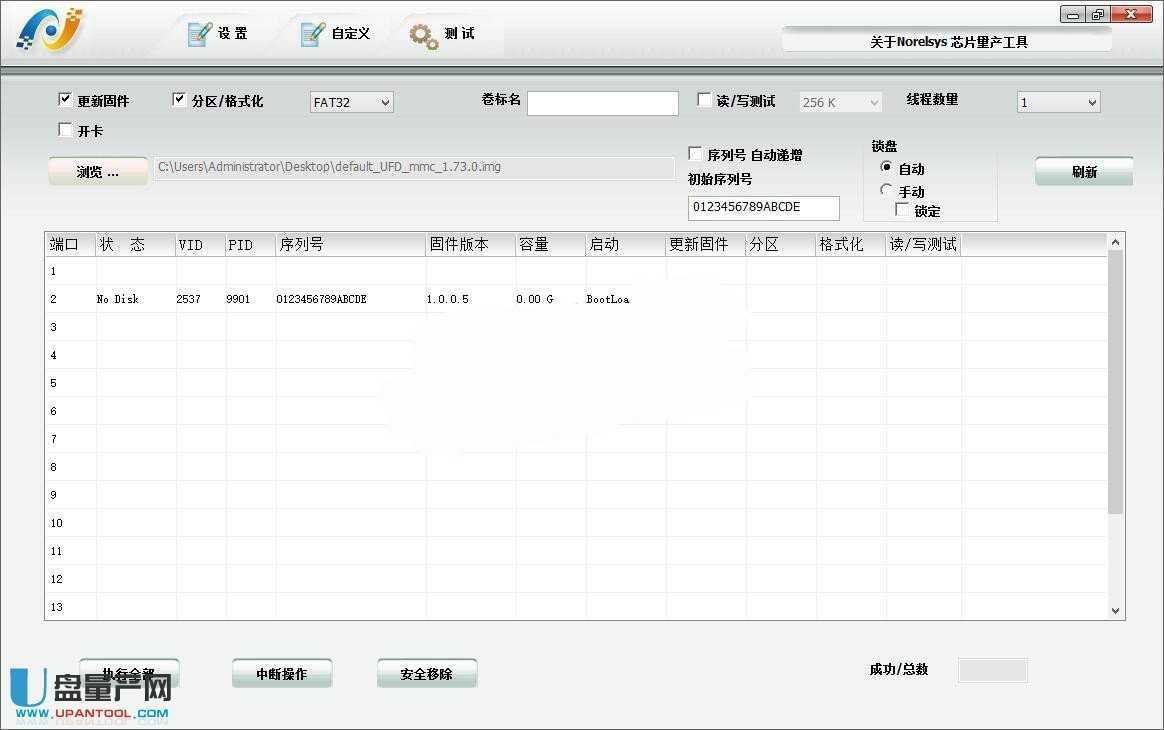

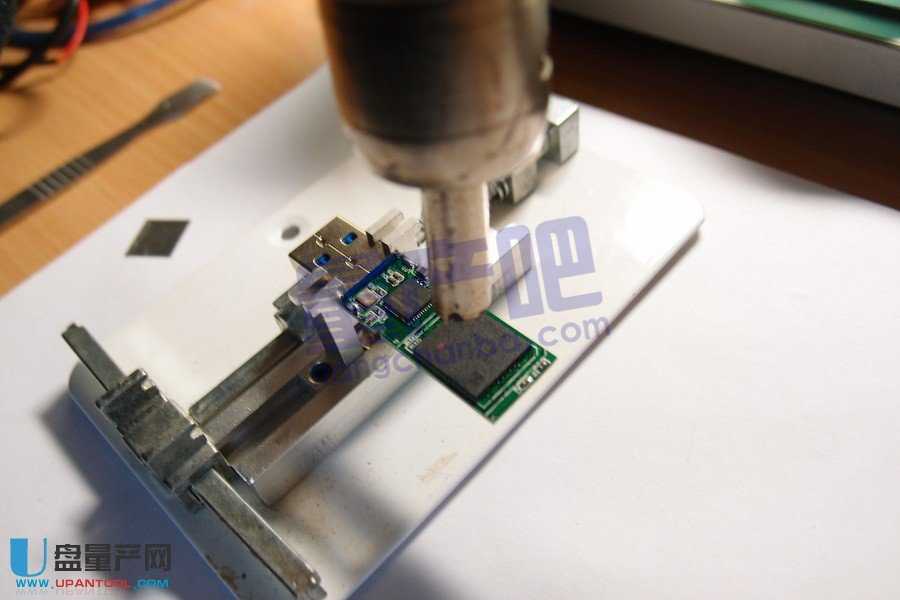

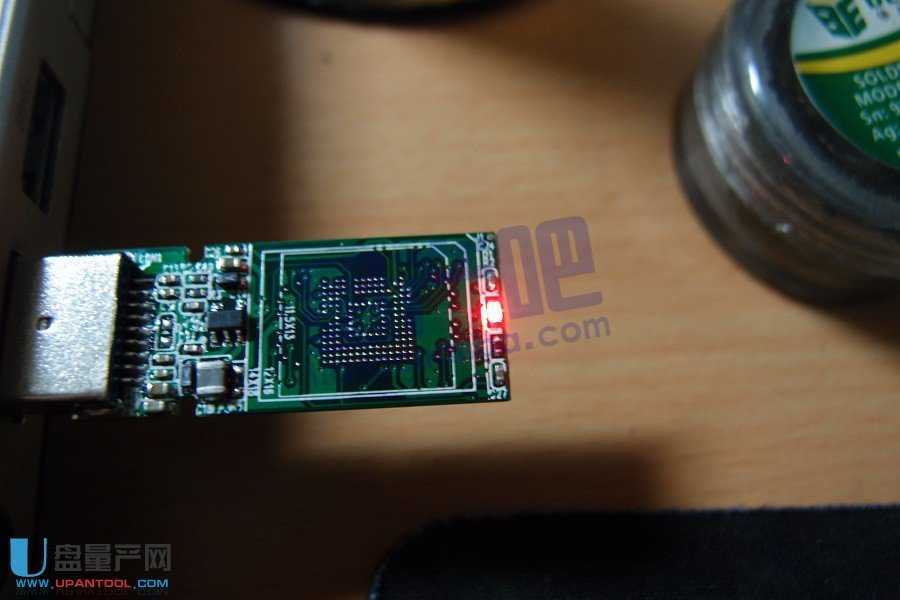

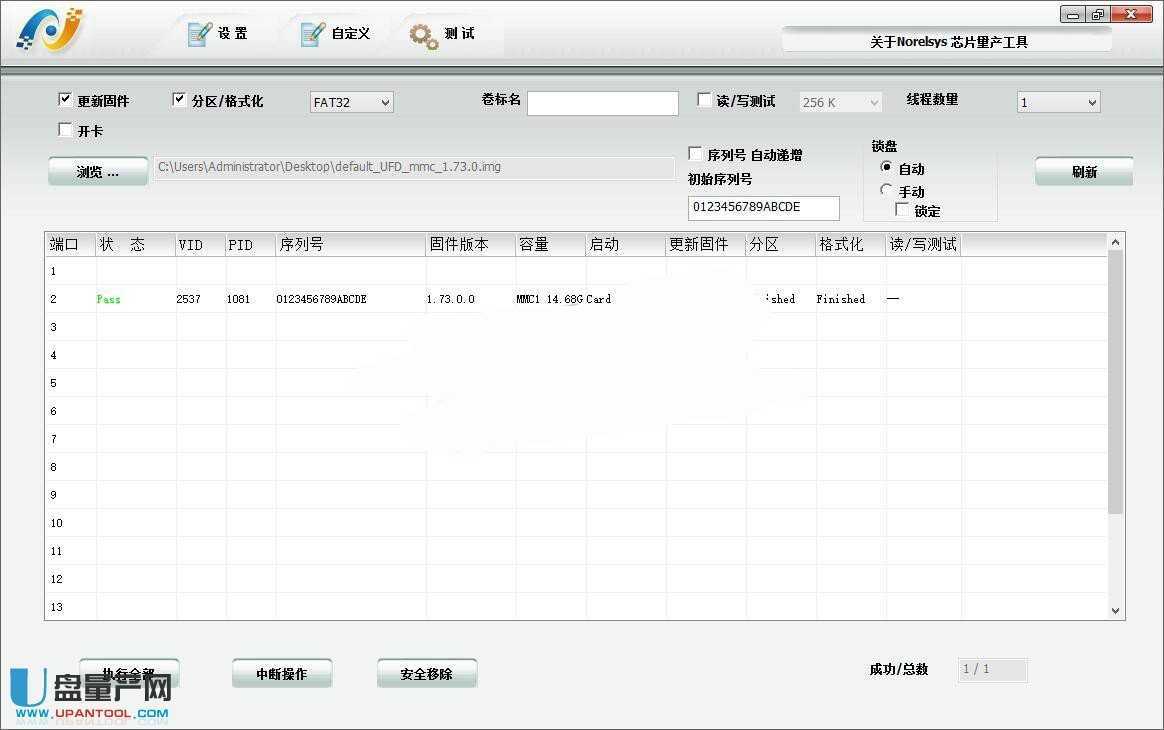

![]() 5、焊接過程中很簡單,熱風槍溫度350℃左右,NS1081板子上面的錫球是有鉛的,所以很快就化錫了,判斷焊接可以了的方法是:用鑷子輕輕推一些芯 片,如果芯片移位后有恢復到原來的位置,就說明焊接好了,原理應該是焊錫的張力使芯片回位的吧……。對了,NS1081如果只焊接一片芯片的話,在主控板 正面或者反面焊接都是可以的。 ![]() 6、第一片焊好了,等待冷卻后,插上電腦試一試吧,看看能不能識別。 ![]() 7、接下來就是量產的過程了,很簡單首先打開量產工具,選擇瀏覽選擇固件,其實量產就是更新固件,過程十幾秒就搞定了,比普通U盤的量產容易得多。量產工具是。 ![]() 8、然后插上NS1081,量產工具的識別如下圖,此時并不會檢測到芯片的容量和芯片是否存在,也就是說,這一步并不能判斷芯片的好壞的。 ![]() 9、點擊執行全部,開始量產過程,如果芯片是好的話(前提是焊接沒有出錯),量產過程非常快,完成后就像下面一樣,該有的信息都有了。 ![]() 10、OK,量產完成了。第一片沒問題了,接下來第二片,這一片焊接過程和上述的一樣,很快便完成,再次量產成功便可以投入使用了。 U盤有USB接口,是USB設備。如果操作系統是WindowsXP/Vista/Win7/Linux/PrayayaQ3或是蘋果系統的話,將U盤直接插到機箱前面板或后面的USB接口上,系統就會自動識別。 |
