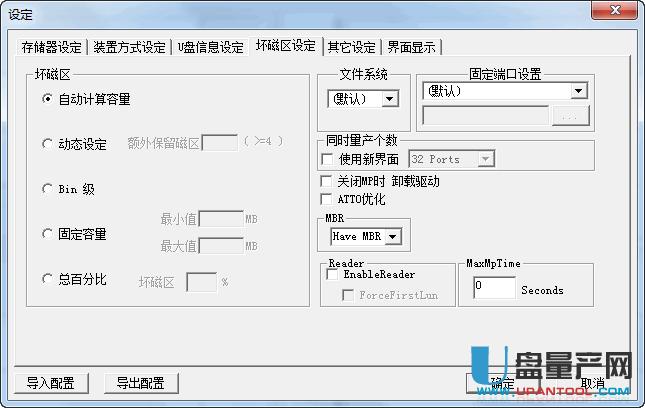

緊接上一章的解釋，這次給大家帶來壞磁區設定的詳細解析，設置界面如下圖：

分成7個部分，分別是：

一、壞磁區
有5種方式：自動計算容量、動態設定、BIN級、固定容量、總百分比。
1、自動計算容量：根據FLASH自動格式化的實際容量及實際壞塊數來顯示容量，可量產出最大容量。
2、動態設定：可額外保留磁區塊數，相當于預留一定的磁區，數字越大，閃存盤格式化容量相對偏低，穩定性越好。
3、Bin級：可根據容量設定FLASH的等級，量產工具會判斷FLASH是屬于哪個等級，并在量產完成之后顯示在狀態信息欄中。Bin1~Bin10的設定值必須按照由大到小的順序設置，每個等級的默認值都為0，量產工具按照Bin1到Bin10的順序進行判斷。若不勾選等級后面的“FixCapcity”則量產出來的容量為實際容量，并會顯示該FLASH是屬于哪個等級的；若勾選等級后面的“FixCapcity”則會判斷該FLASH是屬于哪個等級并將它量產成容量與它所屬的等級的容量大小一樣。
若實際容量小于所有等級容量的最小值時，則量產不成功，并顯示“壞磁區過多”。Reset按鍵可將設置恢復到默認值。
Block模式：是一個百分比值，表示FLASH本身容量的幾分之幾。假設Bin1填上去的數值Y（0<Y<1024），那么Bin1的容量是（Y/1024）×FLASH本身容量。
CAP模式：直接填入容量的。
4、固定容量：篩選最小值與最大值之間的U盤容量為合格容量。若實際容量大于設定容量最大值時，則量產出設置的最大值，若實際容量小于最小值則判定容量不足。
5、總百分比：按照閃存的總塊數百分比預留部分磁區用于寫信息或替換壞塊。最少要預留2%。如果采用標準閃存生產時，推薦選用“自動計算容量”。

二、文件系統
選擇“默認”U盤格式化后2000M以下的文件系統為FAT格式，大于2000M則為FAT32；選擇“FAT32”U盤格式化后文件系統為FAT32格式。

三、固定端口設置
可以選擇是否固定端口，一般選擇“默認”，按照測試架上的port序號固定位置。選擇“裝置插入順序”則MP會按照裝置插入的順序顯示裝置信息。

四、關閉量產工具時卸載驅動
關閉量產工具時自動運行LoadDriver.exe并卸載驅動。
注：亦可手動運行量產工具目錄下LoadDriver.exe加載/卸載驅動；測試U盤功能（如AutoRun、加密盤）時，請關閉量產工具且卸載驅動。

五、MBR
主引導記錄（Master Boot Record），位置在磁盤的0磁道0柱面1扇區。Bios啟動會首先訪問它，把啟動交給MBR，MBR記錄從哪個地方開始啟動。

六、Reader
僅AU6996支持，U盤+Reader

七、MaxMPTime
設置MP量產時的最長時間，如果MP量產超過設定的最大時間，MP會自動停止。
