一、基本介紹

TL－SG3109是我司新推出的一款全千兆管理型交換機。它完全符合IEEE 802.3 Ethernet標準，除了提供WEB管理功能外，更提供先進全面的網管功能：SNMP、IGMP偵聽(IGMP Snooping)、IEEE 802.1D生成樹(Spaning Tree)協議、QoS、線路檢測、支持802.1X認證協議、端口風暴控制等等，助您輕松實現部門網絡的自由部署，能有效避免內網環路，數據轉發等級分明、精確高效；與核心骨干充分兼容，使多個小型網絡能夠順暢集合成一個大規模企業局域網。標準機架式結構設計和智能配置管理設置可為建立小型、中型、大型網絡提供理想的組網解決方案。下面闡述一下該交換機的幾個功能特點：

生成樹功能獨特(避免線路環路同時還實現線路備份)：

支持IEEE 802.1D spanning tree、IEEE 802.1w rapid spanning tree、IEEE 802.1s multiple spanning trees，支持BPDU過濾功能

VLAN形式豐富：

支持IEEE 802.1Q Tag VLAN，支持GARP和GVRP，動態創建和管理VLAN，有效提高安全性和帶寬利用率。

管理方式靈活：

Telnet：支持CLI over telnet sessions，支持CLI over SSH access

Web：支持IE v6+，基于http和基于httpS(用SSL)

SNMP：支持SNMP v1/v2c/v3，支持Statistics, History, Alarms 和Event四種RMON組

安全性能強大：

支持Mgmt access control，MAC地址學習/鎖定以及端口鎖定，支持廣播風暴控制，支持802.1X、允許RADIUS和TACACS+認證。

QoS策略完善：

提供端口帶寬控制，支持IGMP Snooping v1/v2，支持IEEE 802.1p優先級，每端口4個優先級隊列，支持Weighted Round Robin(WRR)和Strict Priority (SP)排序算法，支持流量統計。

其它：

支持基于TFTP的交換機系統軟件升級和配置文件上傳/下載。

二、初始配置

由于TL－SG3109出廠時內置WEB界面默認是不能使用的。用戶必須先通過命令行接口（CLI）對交換機進行一些配置，包括為默認VLAN設置一個IP地址和子網掩碼，以及添加一個具有最高特權級（級別15）的超級用戶。在配置之前，我們先來說明一下如何利用交換機的串口（Console）和PC機相連。一般PC機上都自帶了一個超級終端程序，它在開始――程序――附件――通訊菜單中。我們便是利用它來和交換機進行串口連接。

將交換機上的Console口與PC機的串口通過產品附帶的串口線連接起來，并在PC機上運行“超級終端”程序。“超級終端”的配置如下：

1、將每秒位數（即波特率）設置為38400。

2、將數據位設置成8，停止位設置成1，同時奇偶校驗選擇“無”。

3、數據流控制選擇“無”。

4、在“超級終端”的屬性對話框中將終端仿真模式設置為“VT100”。注意“功能鍵，箭頭鍵和Ctrl鍵”單選框，需選擇為“終端鍵”（而不是“windows 鍵”）。

注意：

當使用Microsoft Windows 2000下的超級終端時，確保Windows 2000 Service Pack 2或更高版本已被安裝，這樣才能保證箭頭鍵在超級終端VT100虛擬仿真模式下的功能比較正常。若想了解Windows 2000 Service Pack的更多信息，請登錄 www.microsoft.com。

如果交換機串口和PC超級終端連接好后我們便可進行初始配置，內容包括配置靜態IP地址和子網掩碼，設置用戶名和權限以進行遠程管理。如果使用基于SNMP的管理站點來管理交換機，還必須設置SNMP團體名稱。

進行初始配置須滿足以下條件：

1、交換機在此之前沒有進行過配置，即保持出廠時沒有任何配置的狀態。

2、交換機能成功啟動。

3、 3、終端已經連接，并能顯示終端提示符（重復按幾次Enter鍵來確認提示符顯示正確）。

4、交換機沒有設置默認用戶和密碼。

在進行交換機的初始配置步驟之前，必須先從網絡管理員處獲得下列信息：

1、將要分配給默認VLAN的IP地址

2、網絡的IP子網掩碼

3、默認網關的IP地址

4、SNMP團體名稱

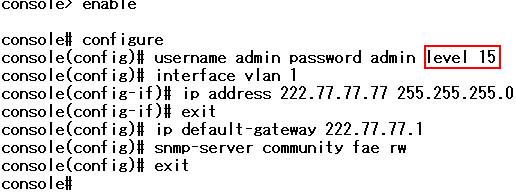

我們假設在超級終端中配置下面的參數，其超級終端配置命令如下圖所示：

登陸的用戶名和密碼是：admin/admin

分配給VLAN接口的IP地址是：222.77.77.77

網絡子網掩碼是：255.255.255.0

默認網關的IP地址是：222.77.77.1

讀/寫 SNMP團體名稱是“fae”

注意：只有擁有最高特權級15的用戶(超級用戶)才能通過Web界面來管理交換機。如上圖紅框中所示。

在配置后請進行保存，如下圖所示。否則下次交換機重啟后所有的配置將會掉失：

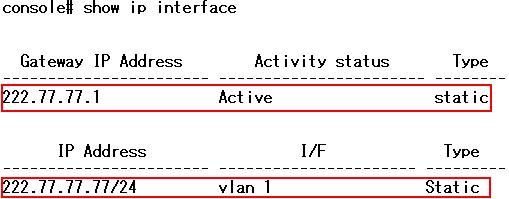

為確保IP地址和默認網關被正確分配，執行下面命令并且檢查輸出信息：

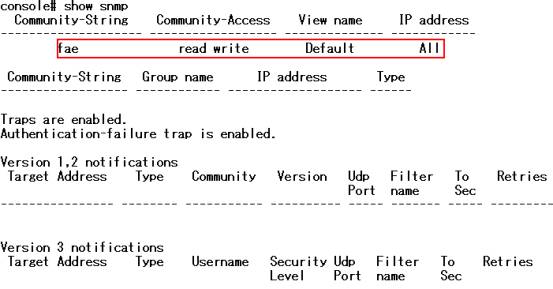

同樣可以通過執行下面命令來檢查SNMP的配置情況：

以上過程通過本地終端完成了對交換機的初始配置，這樣就能通過遠程登錄來對交換機進行進一步配置。

三、高級配置

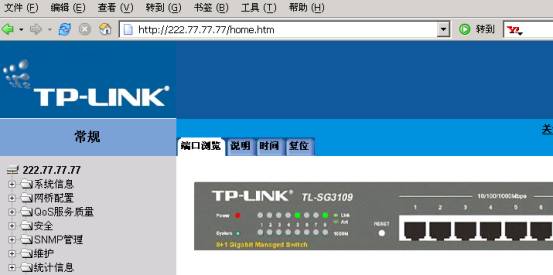

完成了初始配置后我們即可通過WEB方式登陸交換機管理界面進行相關配置，如下圖所示：

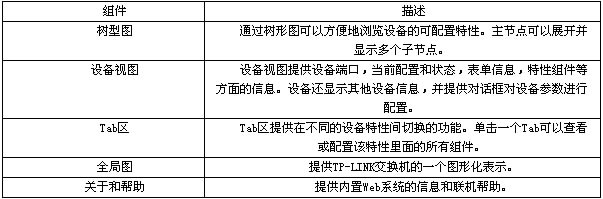

在WEB頁面上主要包括了以下配置信息：

如果對WEB頁面中有什么不懂或疑惑的地方我們都可以通過點擊“幫助”按鈕獲得相關解釋。

VLAN是局域交換網的靈魂。VLAN充分體現了現代網絡技術的重要特征：高速、靈活、管理簡便和擴展容易。是否具有VLAN功能是衡量局域網交換機的一項重要指標。

下面我們舉一個簡單的例子來說明如何進行VLAN的配置：

假設公司有兩個部門分別為銷售部和財務部，兩個部門分別接在交換機的1、2、3和4、5端口上，其中6端口接了一臺WEB服務器，兩個部門之間不能訪問，但都需要訪問服務器。

分析：由于在上述需求中有兩個部門，其中還必須訪問一臺服務器，但是他們之間又不能共享，因此我們必須得配三個VLAN。設銷售部為VLAN 2，PVID為2，財務部為VLAN 3，PVID為3，共享的端口為VLAN 4，PVID為 4。VLAN2包括端口1－3、6，VLAN3包括端口4、5、6；由于端口1－5都要訪問端口6，因此，VLAN 4包括1－6端口。由于我們?cè)诙丝?－6上都有兩個VLAN，所以其接口VLAN模式必須選擇：常規（general）或者主干（Trunk），這里我們選擇常規。

那么我們可以進行如下設置：

進入配置界面－VLAN－成員－屬性中點擊“創建”按鈕創建一個VLAN。

如下圖所示：

由于兩個VLAN都要共享一個端口，因此開始必須把1－6端口加到一個VLAN中，所以我們需要?jiǎng)?chuàng)建3個VLAN。

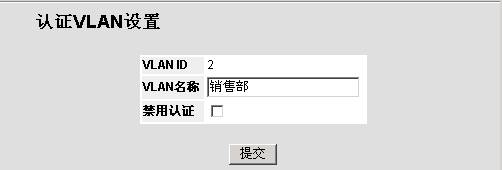

在添加VLAN子窗口中輸入VLAN ID如：2，以及此VLAN的名稱：銷售部，同樣我們也可以創建其他VLAN。如下圖所示：

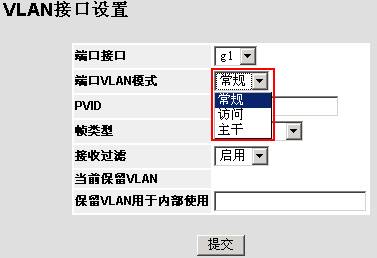

為每個端口選擇VLAN模式可以在“接口設置”子頁面中進行設置，如下圖所示：

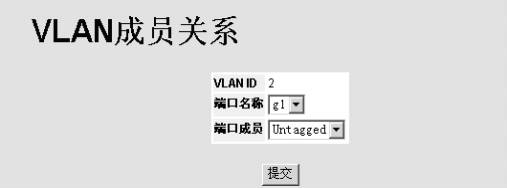

創建好VLAN后我們需要把相應的端口添加到該VLAN中。如下圖所示：

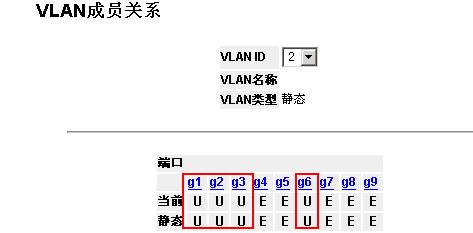

配置好后VLAN2的關系成員如下圖所示：

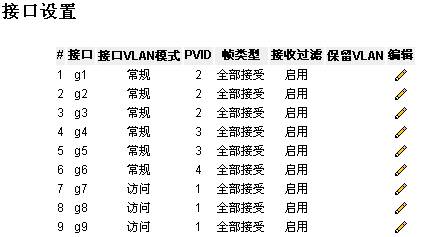

最后，交換機中幾個端口的狀態如下圖所示：

經過上述的幾步設定我們就可以成功實現我們所想要的要求。保障內網不同部門信息的安全性。

注意：由于前面我們?yōu)榻粨Q機配置的WEB管理IP是基于VLAN1的，此時我們?nèi)绻�想要通過WEB管理交換機，我們必須把網線插在VLAN1的接口才行。如果想通過VLAN2的接口進行對交換機進行WEB管理，我們還必須還得為它配一個IP，其方法和在VLAN1中的配置方法一樣。也就是說該交換機支持不同的VLAN對應不同的管理IP。

上面我們簡單介紹了一下千兆交換機TL－SG3109的基本使用方法，關于更詳細的信息，建議參考隨機附帶的用戶手冊。
