這篇文檔就TP-LINK企業級路由器的IP QoS功能的詳細設置過程。

首先簡單介紹一下企業級路由器IP QOS功能與SOHO級路由器IP帶寬控制不同之處。

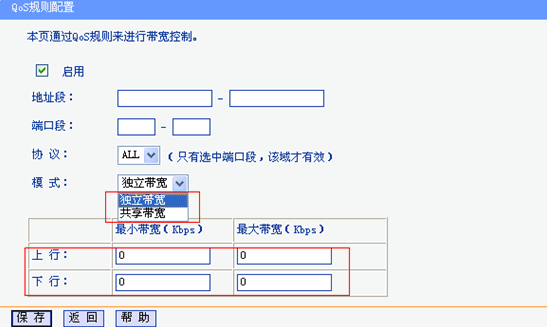

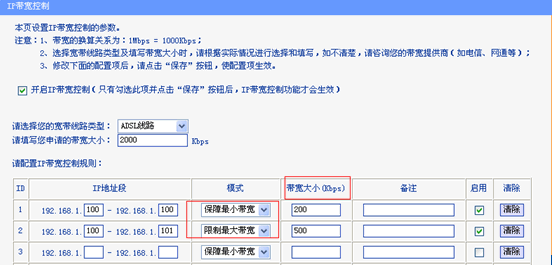

下面兩個圖中上圖是SOHO級路由器R460IP帶寬控制的設置界面，下圖是R4299G的QOS規則設置界面：

比較上面的兩個設置界面可以看到企業級路由器IP QOS功能與SOHO級路由器IP帶寬控制不同之處：

1） 設置帶寬控制規則時，SOHO級路由器只能選擇“保障最小帶寬”和“限制最大帶寬”二者中的一個，也就是只能設置上限或者下限，不可以同時對二者進行限制。相反的企業級路由器在設置的時候既可設置最小帶寬，又可設置最大帶寬的值。

2） 當一條規則的IP地址是一個地址段時，SOHO級路由器是此地址段內的所有電腦共享填寫在“帶寬大小”里的值。而企業級路由器則可以選擇“獨立帶寬”和“共享帶寬”。獨立帶寬是此地址段內每一臺電腦分配最大和最小的帶寬值，當我們要設置的內網電腦數目比較多時，利用獨立帶寬可以方便快捷的設置QOS規則；共享帶寬是此地址段內所有電腦共享所分配最大和最小的帶寬值。可以理解為SOHO級路由器只有共享帶寬模式

點擊“QoS 設置”界面如下圖：

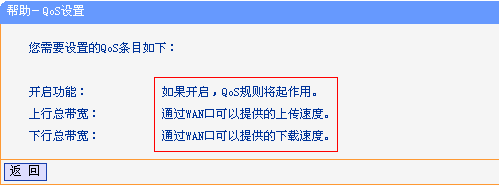

上圖中紅線勾勒部分的信息重要性就不強調了，下面有“上行總帶寬”和“下行總帶寬”兩項參數，點擊頁面“幫助”按鈕可以看到下圖信息：

可以將“上行總帶寬”和“下行總帶寬”理解為用戶申請的寬帶線路的實際上下行帶寬，上面是10M光纖接入的數值。需要注意的是，普通的ADSL接入方式，上帶寬會遠遠小于下行帶寬的值，往往我們申請寬帶是的ADSL2M或者6M這些值指的都僅僅是下行總帶寬，上行總帶寬要向運行商咨詢具體數值。

注意：如果是多WAN口路由器，此處填寫數值因為各個WAN口上下行帶寬之和。

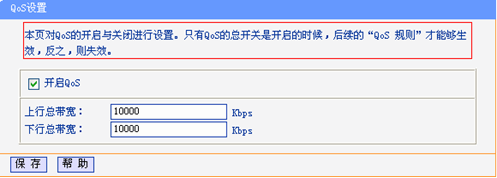

如上圖，在這里強調的是：必須先開啟這里的開關“開啟QoS”并填入線路實際的上下行帶寬，然后才能在IP QoS頁面繼續配置，否則會提示錯誤。

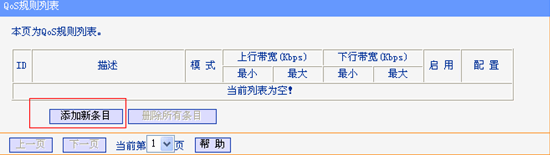

下面來具體添加QOS規則，點擊QOS 規則出現如下界面：

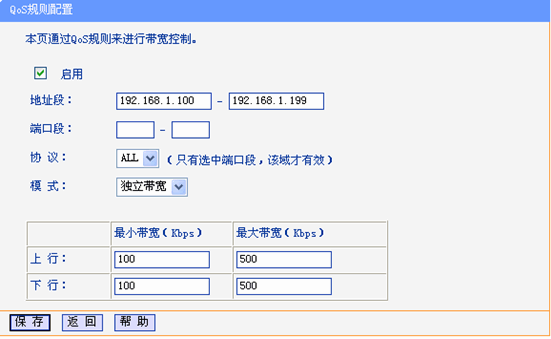

舉例添加如下新條目，如下圖：

相關參數解釋如下：

1） “地址段”——包含了從.100到.190總共100個IP地址。

另：這里的地址段允許輸入和路由器LAN口IP地址不在同一網段的IP地址，意味著用戶內網如果采用三層交換設備規劃了不同子網的方案下，我們的路由器也可以支持對不同網段IP的帶寬限制。

2） “模式”——獨立帶寬，顧名思義下面的“最大帶寬”“最小帶寬”是針對這段IP地址里面的每一個IP而言，如果模式選擇了“共享帶寬”也就是這段IP共享下面的參數。

3） “上行/下行”——我們都知道網絡上傳輸的數據流是有方向的，比如BT下載，可以從Internet上的服務器下載數據，自身也作為服務器上傳數據，我司路由器IP QoS就是根據這種“有方向性的數據流”來分別進行限制。

4） 這里有100個IP地址，每個IP地址保障的最小帶寬是100K，總數是100*100K=10000K。也就是所有IP地址最小帶寬的和不能超過QOS設置中的上行總帶寬和下行總帶寬。如果這里超過10000K就會報錯。

路由器非常準確的對上/下行數據流分開來進行了限制。就上圖填寫的參數，假設配置了192.168.1.100這個IP地址的主機正在進行BT下載，那么這臺主機的數據流量會比較大，這臺主機的數據流分兩部分：一部分是它從別的服務器下載數據，一部分是它上傳數據給別的主機。路由器的IP QoS將會對這臺192.168.1.100的主機下載和上傳兩個方向的數據流量分別進行規定限制。

按照上面填寫的參數，192.168.1.100主機在上行方向（上傳數據）的數據流量最小保證100Kbps、最大不超過500Kbps的帶寬，下行方向（下載數據）的數據流量最小保證100Kbps、最大不超過500Kbps的帶寬。這里上行數據和下行數據的可用帶寬是以線路實際上/下行帶寬作為參考的。

那么QOS規則到底是怎么工作的呢？是不是我設置了最小保障100K的帶寬，這100K就永遠“預留”給我，無論網絡多么繁忙別的主機也不可能用到這100K的帶寬呢？很明顯這樣是很不合理的，會造成對帶寬的巨大浪費。我公司路由器是用優先級的方法分配帶寬資源的。如果現在192.168.1.100 —192.168.1.149這50臺主機都在進行網絡活動，而線路的實際下行帶寬是有限的10Mbps ，可能發生帶寬爭用，按照我們上面設置的參數路由器優先給每一個IP地址分配最小100Kbps的帶寬，也就是說在第一輪的資源分配中，帶寬占用未達到100K的主機在使用帶寬時就會優先處理，待所有需求不到100K的主機分配到了自己需要的值，所有需求大于100K的主機分配到了100K的值之后，那么此時50臺主機總共使用了不到5000Kbps的帶寬資源，這條線路總的下行帶寬資源10000Kbps還余留超過5000Kbps的帶寬 ，這5000Kbps的剩余帶寬資源就會被仍然需求帶寬的主機競爭使用。在此期間每臺電腦又有最大帶寬的限制，當主機占用的帶寬達到最大帶寬時它將退出競爭。

舉例如下：

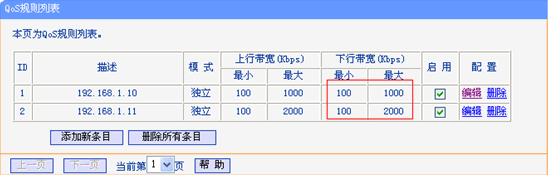

如上圖紅色標注，現在假設線路的下行帶寬是10Mbps ，配置了192.168.1.10和192.168.1.11這兩臺主機的“下行帶寬”最小都是100Kbps ，最大卻不同分別是1000Kbps和2000Kbps ，那么帶寬在分配的時候：

路由器先保證兩臺主機的“下行帶寬”最小可以使用到100Kbps 。

最小帶寬保證后，兩臺主機進一步還有下行帶寬的需求，那么超過100Kbps的流量后，路由器采用“輪詢”方式，開始增大兩臺主機占用的有效帶寬，當192.168.1.10這臺主機的下行數據流占用的帶寬達到最大1000Kbps的時候，路由器將不會載轉發超過1000Kbps帶寬的數據包。但是192.168.1.11這臺主機在爭用帶寬的時候，數據流達到1000Kbps后這臺主機仍然需要更大的帶寬，路由器會一直增大它占用的有效下行帶寬至2000Kbps后，將不再繼續轉發超過這個帶寬范圍的數據包。

剩余的下行7Mbps的帶寬資源將閑置，不會分配給.10和.11 ，除非將其最大可用“下行帶寬”改為更大，否則它們將不能使用剩余帶寬。

配置IP QoS的時候，“模式”選擇為“共享帶寬”，則是地址段內包含的所有IP地址共享設置的上下行最大最小帶寬。

上面我們用了較長篇幅來描述企業級路由器新增的IP QoS功能的使用，是不是看似很復雜？不過即使您看的不是太懂的話也沒有關系，您只需要按照下面的步驟來設置您的網絡即可：

1、將內網的電腦的IP手工指定，并且是連續的，如192.168.1.2～192.168.1.100，這樣方便后面的設置；

2、在IP QOS設置開關處設置您的線路的帶寬，分別設置線路的上行帶寬和下行帶寬，如10M的光纖線路需要填入10000；然后開啟QOS總開關；

3、進入IP QOS規則設置頁面，添加新條目，設置：

4、IP地址段如192.168.1.2～192.168.1.100； 模式選擇為“獨立”；

5、上行最小帶寬：線路真實上行帶寬/內網電腦數，在此例中為10000/99＝101；最大帶寬的設置關系不大，推薦設置800或1000或2000；

6、下行最小帶寬：線路真實下行帶寬/內網電腦數，在此例中為10000/99＝101；最大帶寬的設置關系不大，推薦設置800或1000或2000；

7、保存，設置完成
