樓道交換機端口帶寬限制功能可以限制每個端口發送和接收數據的速率，從而達到對端口下所接的設備控制帶寬的目的。此功能可以應用到小區、學校、酒店等電腦分散、不易管理的環境，通過限制端口帶寬，避免個別電腦搶占過多帶寬導致他人網絡訪問緩慢，同時也可以將網絡中病毒、攻擊等惡意行為的影響降到最低。

本文將詳細介紹樓道交換機的端口帶寬限制功能的設置步驟。

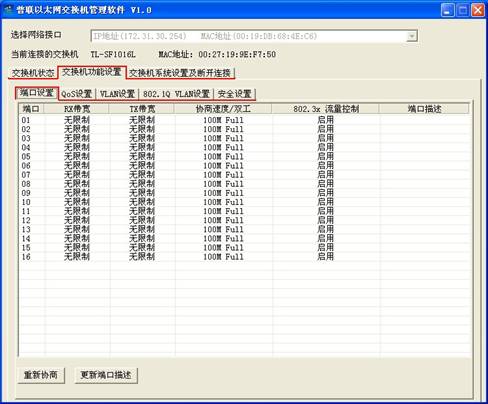

通過RSSManager管理軟件連接交換機(本文以TL-SF1016L為例)，進入菜單：“交換機功能設置”→“端口設置”，配置界面如下圖：

端口帶寬控制配置步驟：

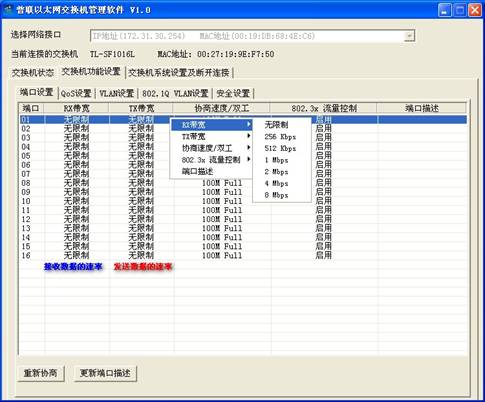

1. 在需要配置限速的端口所在欄上點擊右鍵，將彈出配置菜單：

其中，RX帶寬表示該端口接收數據的最大速率，TX帶寬表示該端口發送數據的最大速率。對于端口下所連接的電腦來說，RX帶寬可理解為是該端口電腦的最大上傳速率，TX帶寬可理解為是該端口電腦的最大下載速率。

2. 配置合適的帶寬控制值：

端口1的RX帶寬為256Kbps，TX帶寬為1Mbps；端口2的RX帶寬為1Mbps，TX帶寬為1Mbps，表示端口1和端口2下所連接的電腦的最大上傳速率分別為256Kbps和1Mbps，最大下載速率均為1Mbps。

注：該功能是基于端口進行控制，而不是基于IP地址進行控制，因此如果某個端口下接有多臺電腦，那么所有電腦將共享此處配置的帶寬。

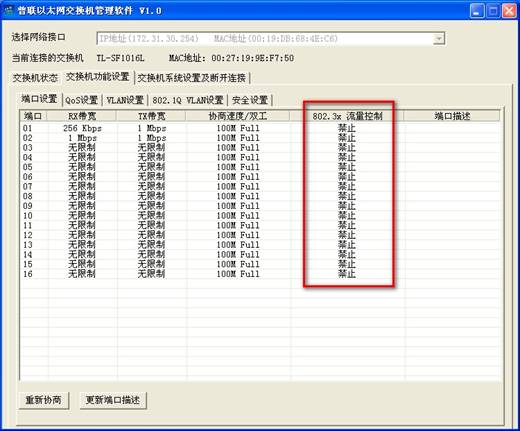

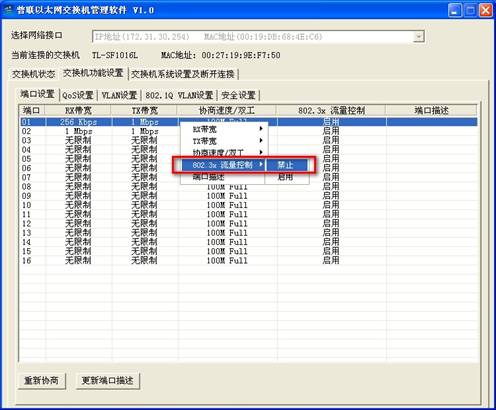

3. 為了正常的使用端口帶寬限制功能，建議將交換機所有端口的802.3x流量控制功能禁止：

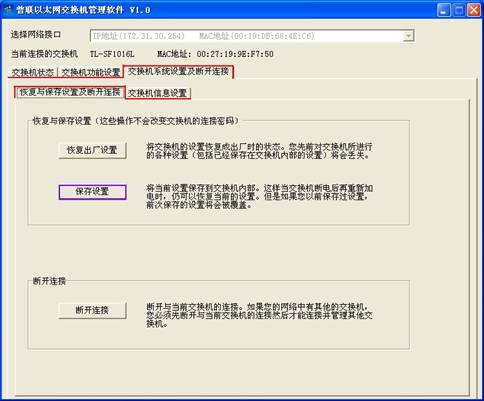

配置完成后需保存配置，否則交換機斷電重啟后之前的配置將會丟失。
