背景

在很多企業的網絡環境中，不同部門間不能互訪已經是保證企業信息安全的一個基本措施。在這樣的背景下，vlan功能已經是企業在選擇網絡產品的重要依據。

組網難題

在一個中小規模的企業中，一個純二層的網絡已經足以滿足企業的網絡應用，在二層網絡中劃分vlan，達到VLAN間不能互訪，但是網絡中必然會有一些服務器或者出口路由器需要被全部或部分VLAN共享，這個時候應該怎么辦呢？

TPLINK解決方案

TPLINK二層全網絡型交換機，采用private vlan技術幫助企業實現在二層網絡環境中，不同VLAN間共享服務器

用戶需求

某公司網絡要求實現如下應用需求：

1、 要求公司財務部門和銷售部門之間相互隔離，不能相互通信；

2、 要求處于不同交換機下的相同部門的成員能相互通信；

3、 要求各部門均能訪問互聯網和內網服務器。

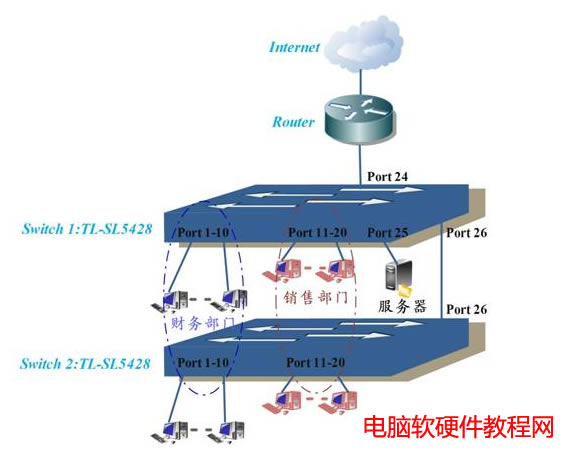

拓?fù)浣Y(jié)構

網絡規劃

根據用戶的需求結合拓?fù)浣Y(jié)構，對VLAN的劃分進行如下規劃：

●在兩個交換機上都創建一個vlan ID為2的Primary VLAN，該P(yáng)rimary VLAN包含所有端口。

●創建VLAN ID為3的Secondary VLAN，在Switch 1上端口成員包括1-10，在Switch 2上端口成員包括1-10；

●建VLAN ID為4的Secondary VLAN，在Switch 1上端口成員包括11-20，在Switch 2上端口成員包括11-20

配置步驟

配置Switch 1：

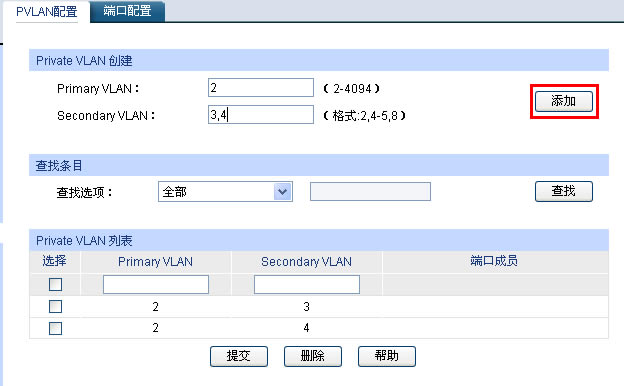

1） 進入交換機管理頁面->vlan->private vlan添加Primary VLAN 2，Secondary VLAN 3,4

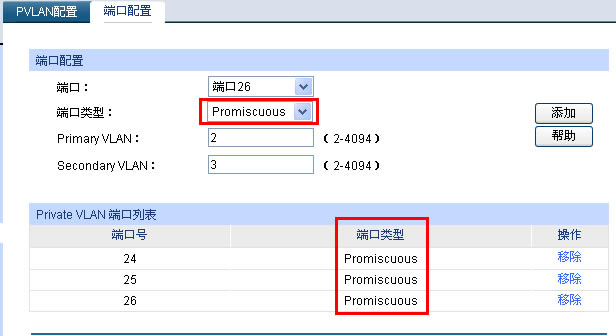

2） 在端口配置中將兩個vlan的公共端口設置為Promiscuous模式，如下圖所示，這樣24，25，26號端口會被所有屬于Primary VLAN2的Secondary VLAN所包含。

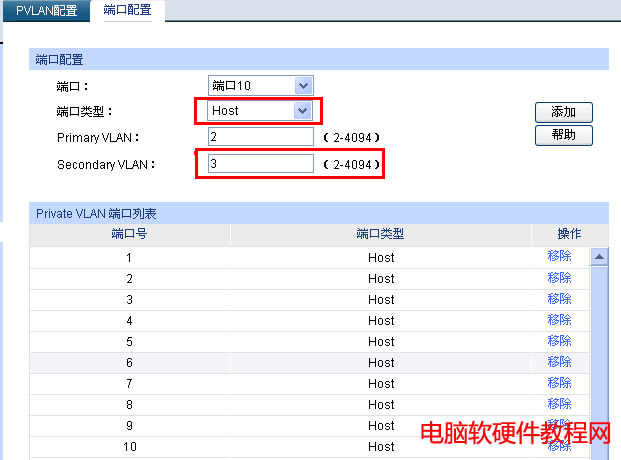

3） 將1-10號端口的端口類型設置為Host，并將其加入到Secondary VLAN 3中

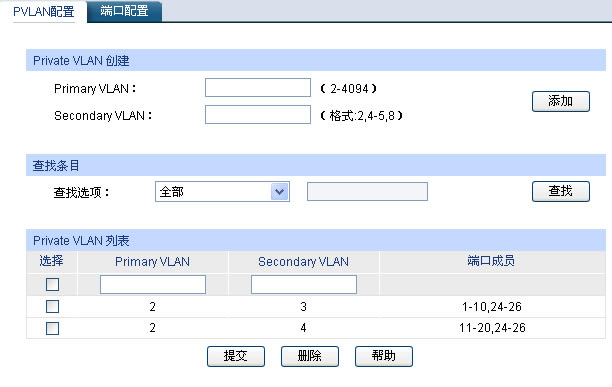

4） 同樣把11-20號端口劃分到Secondary VLAN 4中，這個時候查看PVLAN設置，可以看到下圖所示

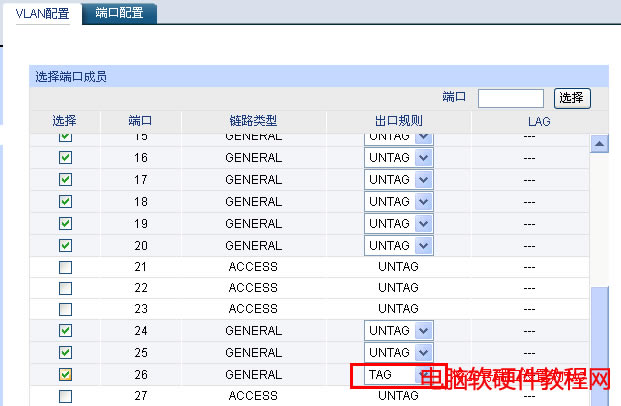

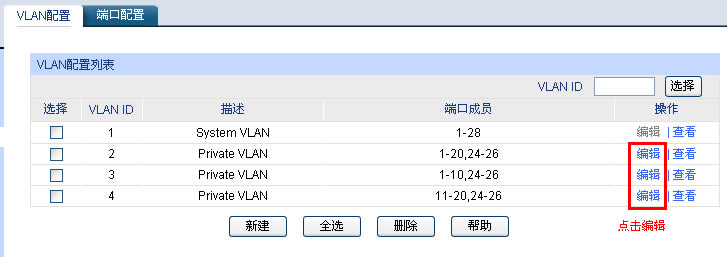

5） 由于26號接口是級聯接口，所以要將出口規則設置為tag，點擊VLAN->802.1Q VLAN，將Private VLAN 2,3,4 中的26號端口出口規則設置為tag

這樣switch1就設置完畢了，然后通過同樣的方法在Switch 2上配置Private vlan。

配置完成后即可實現應用需求
