相信很多搞網絡這行的技術員都發現了，瑞斯康達的交換機、光纖收發器...等網絡設備DB9串口線轉Console接口調試線線序和其他廠家的設備是不一樣的，大部分的技術員現在基本都是從網上購買的USB直接轉Console接口調試線，往往這些調試線是不支持像瑞斯康達、中興...等部分網絡設備型號的，這時候我們就需要對這根線進行一下改造，這樣能適配更多的網絡設備調試配置，下面就將實戰經驗教程分享給大家，希望能幫到各位技術宅！

瑞斯康達串口-console接口線序和通用調試線改造圖文教程

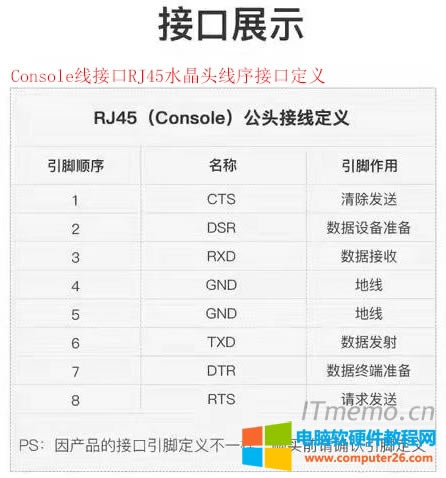

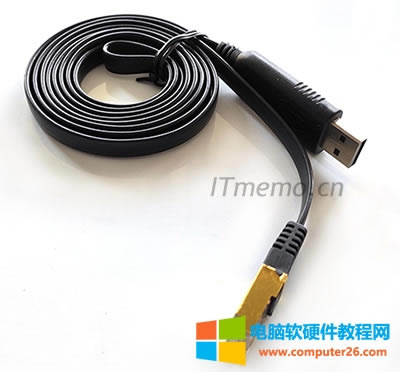

1、首先我們需要知道你在網上購買的USB直轉Console接口的COM調試線線序，大家可以參考我之前寫過的一篇文章。

參考：交換機Console接口線序定義

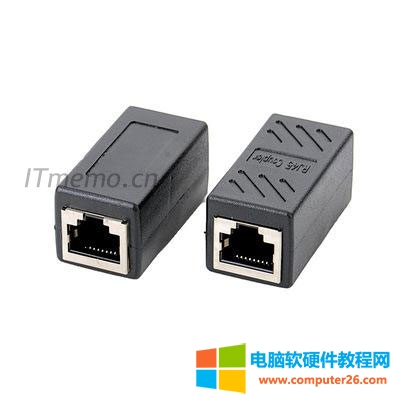

2、我們需要去電腦店或網上購買一個網線直通頭，將一端與USB轉Console接口調試線連接，另一端則用另外一根網線通過改造線序來適應瑞士康達COM串口接口引腳定義線序規則，則可以實現調試瑞士康達網絡產品。

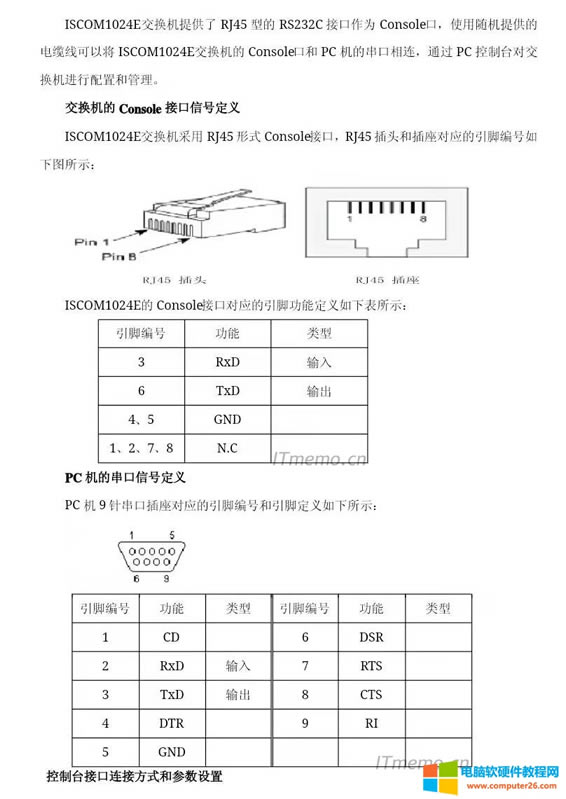

3、我們來看一下官方給的瑞斯康達RJ45 Console接口和DB9 COM口接口線序圖，再改造。

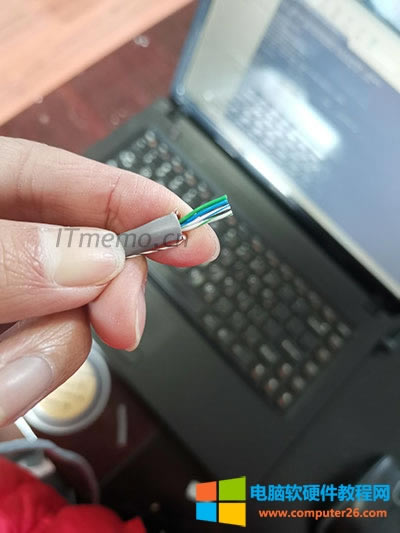

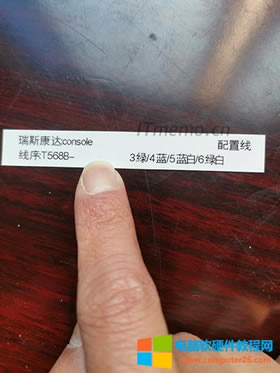

4、做網線水晶頭線序，一端按照T568B線序，另一端：3綠/4藍/5藍白/6綠白，其余不接，網線里面是8根，按照數字對應的排序插入水晶頭壓好即可。

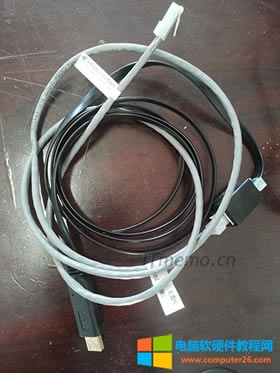

4、最后做好的瑞斯康達USB轉Console接口調試線改造成品。

當需要調試瑞斯康達的產品時，把改造的網線和USB轉Console接口線以及網線直通頭連接好就可以了，當需要調試華為等通用接口時，直接不用網線直通頭那一端改造的網線即可，這樣是不是就可以做到理論上的通用呢？面對其他的設備如果COM串口接口引腳定義不同，我們也可以采用這種方法，如果您覺得此方法好
