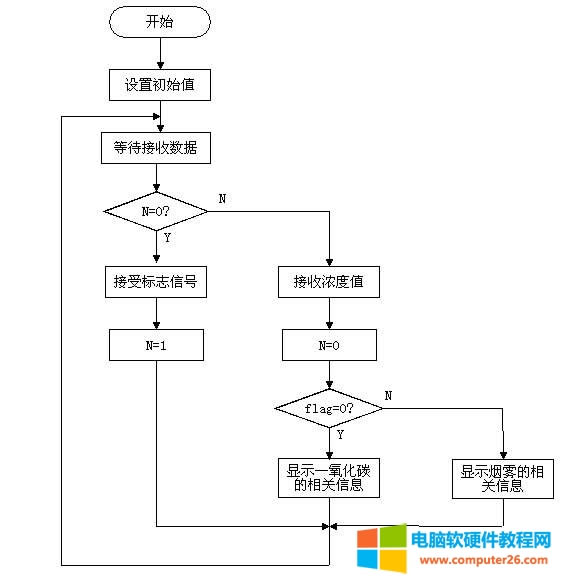

word繪制流程圖也是職場人士必須掌握的技能，主要是通過插入繪制各種形狀、文本框以及對插入的形狀進行編輯實現，下圖為流程圖效果圖。

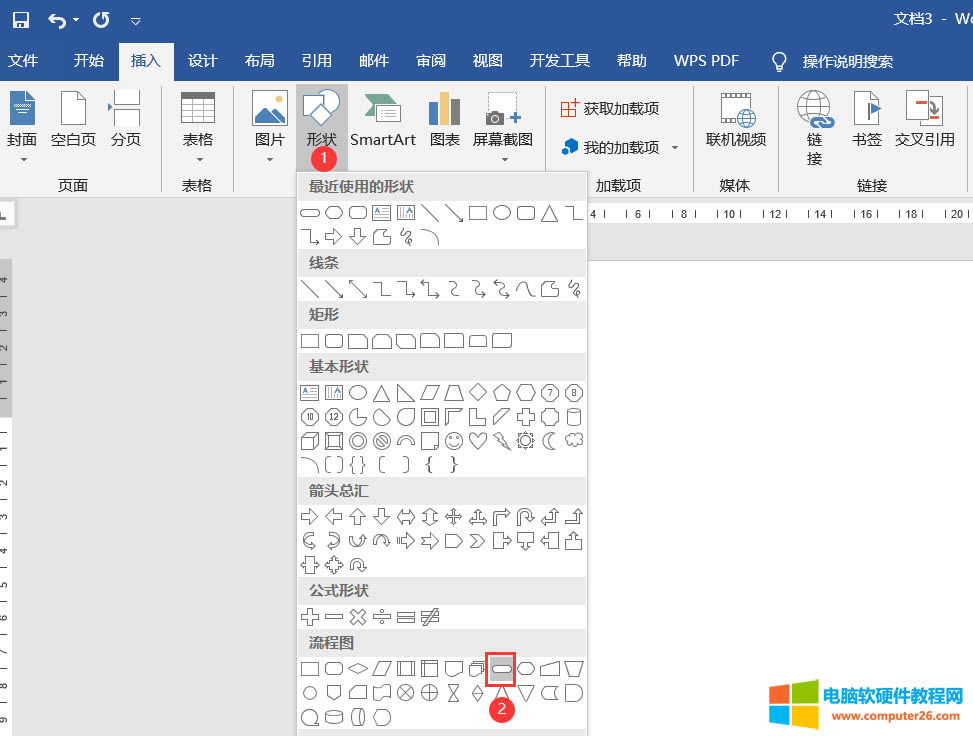

第一步：單擊【插入】—【形狀】—【流程圖】—【終止】，然后鼠標在word工作區直接拖動繪制即可。

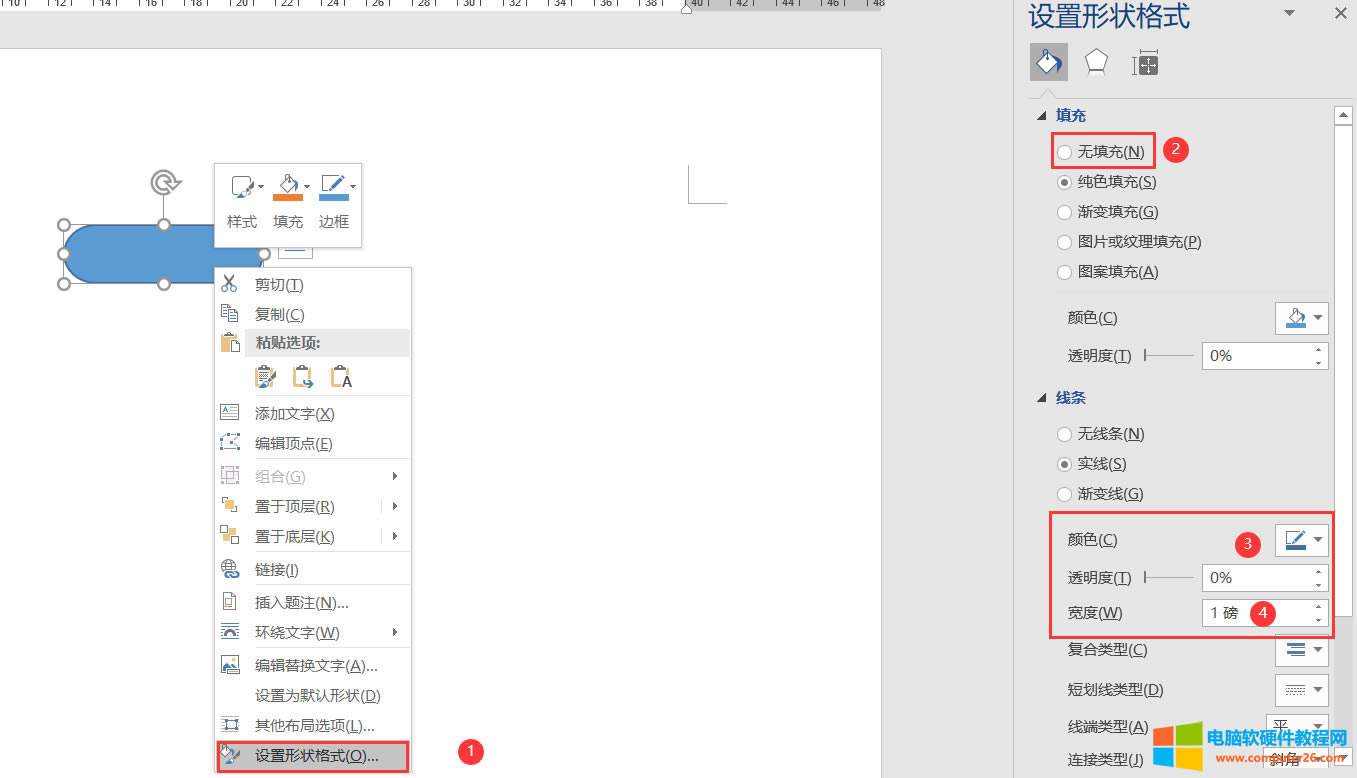

第二步：繪制后形狀，默認處于選擇狀成，擊鼠標右鍵選擇“設置形狀格式”，“設置形狀格式”面板把“填充”改成“無填充”，線條下改變“顏色”為“黑色”，寬度可以設置粗細。

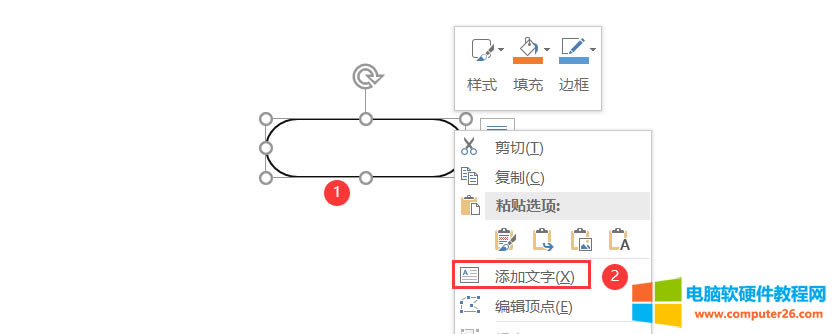

第三步：在word程序中文本框可以直接輸入文字，其它形狀如果需要添加文本，擊右鍵選擇“添加文字”命令，然后輸入流程圖的文字，文字可通過“開始”下的格式進行編輯。提示：word形狀使用添加文字命令輸入的文本默認顏色是白色。

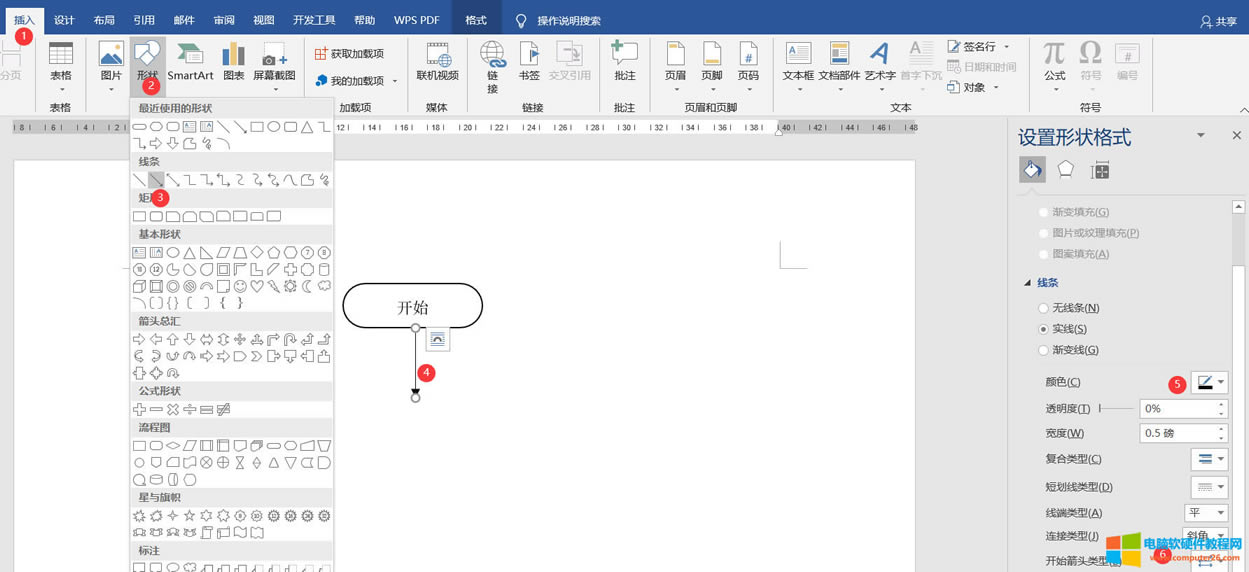

第四步：通過【插入】—【形狀】—【直線箭頭】繪制箭頭，繪制后可直接在“設置形狀格式”面板，設置箭頭直線的顏色與粗細。

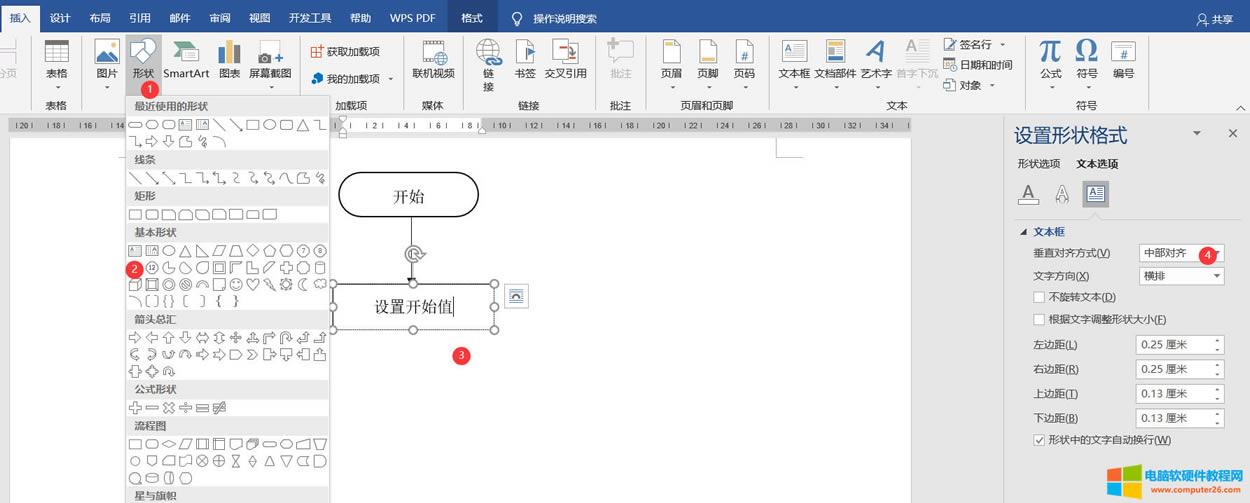

第五步：在流程圖如果是矩形并且形狀里有文本時，可直接繪制文本框，文本框繪制后可直接輸入內容，內容輸入后，可通過“設置形狀格式”面板—“文本選項”—“垂直對齊文本”改成“中部對齊”。

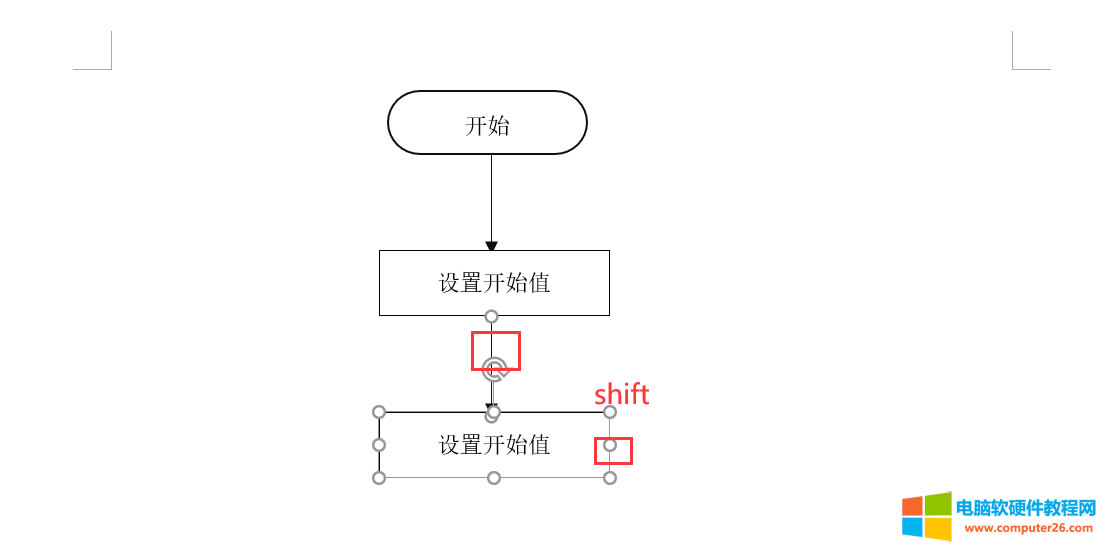

第六步：在word繪制流程圖如果多個形狀一樣的話，可以按住shift鍵鼠標依次單擊加選，選定后，再按住CTRL鍵拖動進行復制。

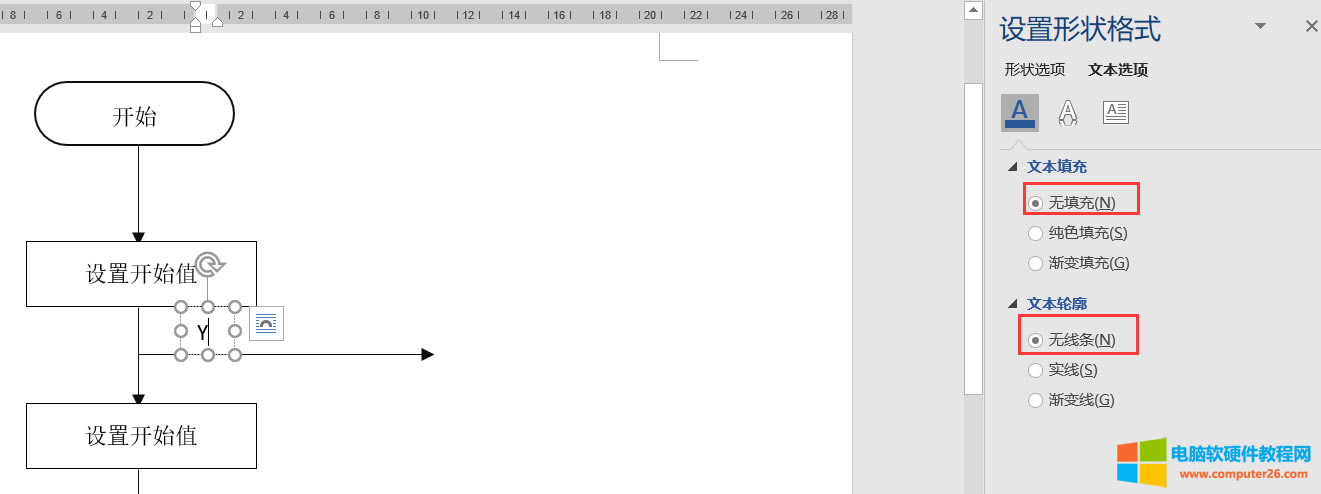

第七步：如果想在流程圖的任意位置出現文字，可以先繪制文本框，后在“設置文本框屬性”面板對文本框設置為“無填充”與“無邊框”。

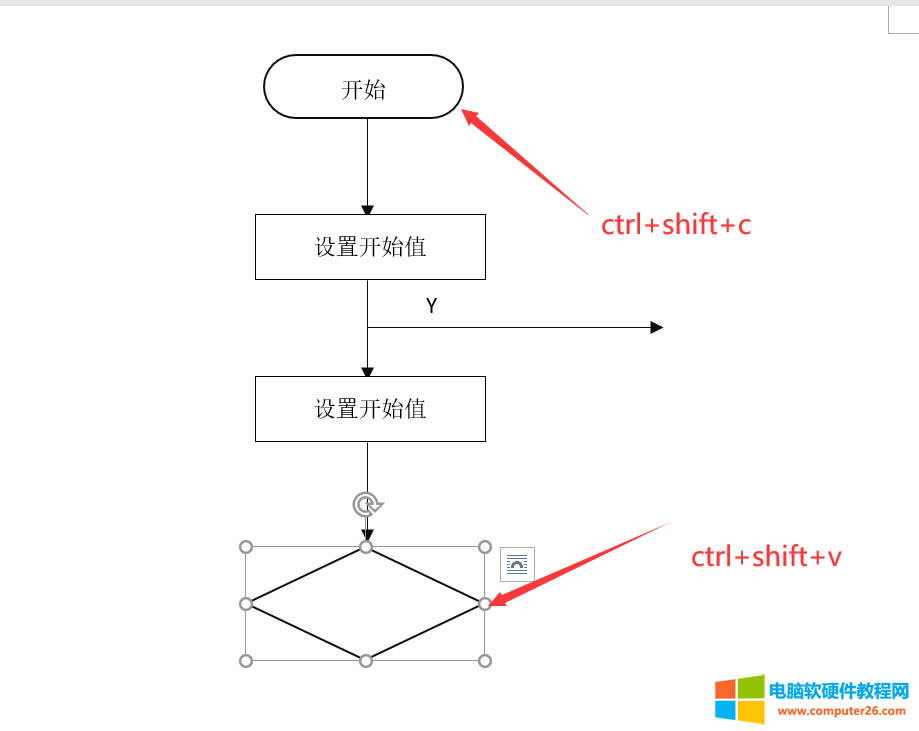

第八步：流程圖還需要其它形狀如菱形，默認word繪制后的形狀都是帶有填充顏色，可以選定第一個終止形狀按“CTRL+SHIFT+C”快捷鍵，然后再選擇菱形按“ctrl+shift+v”快捷鍵即可實現形狀屬性的復制。

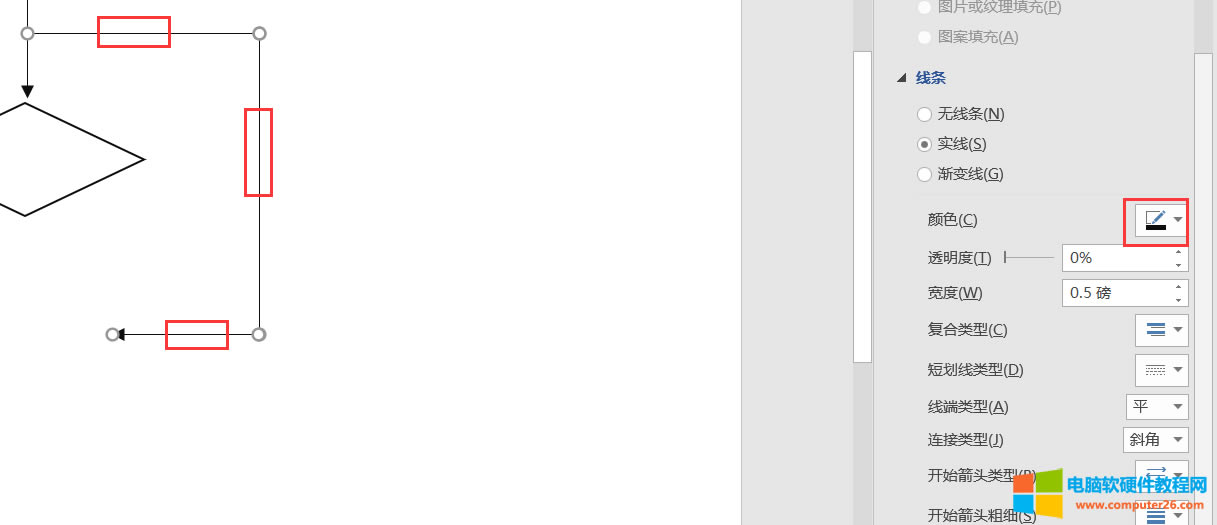

第九步：在流程圖中的線條如果沒有合適的，就需要多個線條進行拼接，先繪制直線，然后再繪制直線，然后再繪制箭頭直線。使用同樣的方法，完成其它圖形的繪制。

第十步：對繪制后的形狀需要進行對齊調整，先按住shift鍵結合鼠標左鍵依次加選對象，然后再通過“繪圖工具”—“格式”—“水平居中”。
