可能很多人都不知道，在Excel中，甘特圖（Gantt Chart）又稱橫道圖，它通過圖示形象地表示特定項目的活動順序與持續時間。據悉，在Excel 2003中，可用用自定義圖表類型中的“懸浮的條形圖”來快速繪制簡單的甘特圖，而在Excel 2007/2010中，沒有現成的自定義圖表類型可用，但通過堆積條形圖同樣可以輕松實現。那么，excel2010甘特圖怎么繪制？

Excel2010

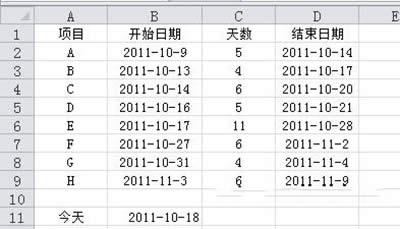

　　如果目前該工程正在進行中，可在B11單元格中輸入當前日期，如公式：

　　添加輔助列

　　1、在數據區域原C列左側插入兩列，分別表示以B11單元格中日期為當前進度的各項目已完成和未完成的天數。如圖所示，插入兩空列后，在C2單元格中輸入公式：

　　=IF（$B$11-B2》E2，E2，MIN（E2，MAX（$B$11-B2，0）））

　　2、向下填充公式至C9單元格，該公式獲取已完成的天數。在D2中輸入：

　　=E2-C2

　　3、向下填充至D9單元格，該公式獲取未完成的天數。

Excel2010

　　插入堆積條形圖

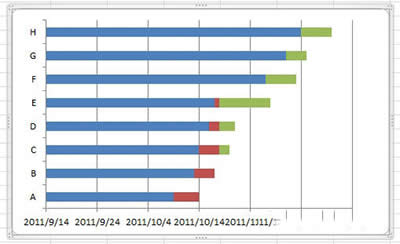

　　1、選擇數據區域中的某個單元格，在功能區中選擇“插入→條形圖→堆積條形圖”，在插入的圖表中刪除圖例，然后在“圖表工具-設計”選項卡中選擇“選擇數據”，彈出“選擇數據源”對話框，分別選擇不需要的“天數”和“結束日期”系列，單擊“刪除”按鈕刪除這兩個系列后確定，這時圖表如下圖：

Excel2010
